三維柔性焊接平臺
三維柔性焊接工裝平臺
三維柔性焊接平臺,使您在焊接過程中實現一次裝夾,提高您的焊接精度,整套裝備可根據產品的變化而變化,一套夾具就可完成幾個產品或幾十個產品的需求,從而大大的加快了產品的研發、試制的進程,節省大量的人力、物力和財力,是環保和低碳型產品。

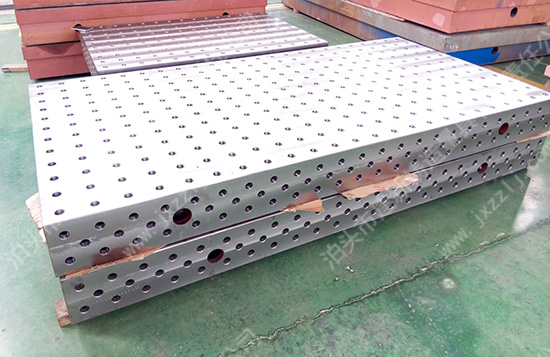

三維柔性鑄鐵焊接平臺
三維柔性焊接平臺材質是鑄造件(HT300),進行整體退火熱處理消除內應力后放置三到六個月自然時效處理。
三維柔性焊接工作臺工作面
三維柔性焊接工作臺工作面的五個工作面都有100x100 mm或50x50mm的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的,保證在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求�;A(chǔ)臺面的尺寸從1000x1000mm到4000x2000mm可以任意選擇,特殊尺寸可以定做。

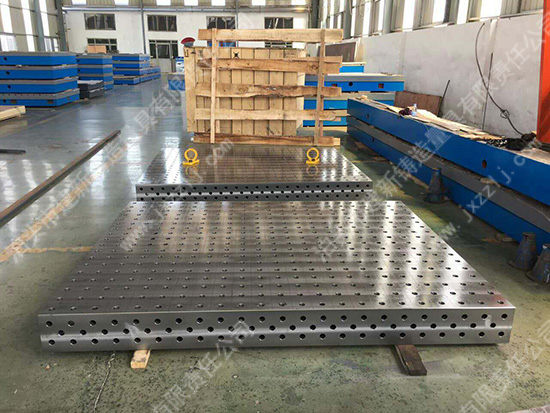

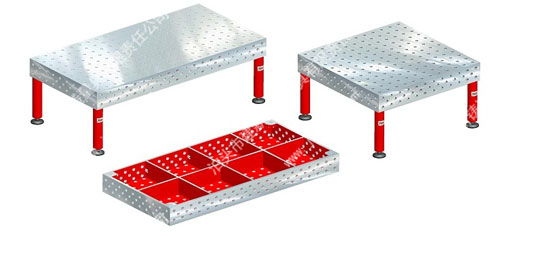

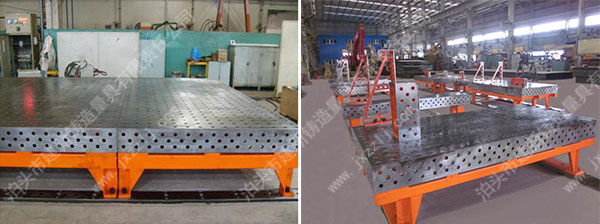

三維柔性焊接平臺圖片
三維焊接平臺的價格
三維焊接平臺受品牌、品類、規格、市場等多方面的影響,大概在每件幾千元,便宜的有一兩千元,貴的有好幾萬元。要加工定制的話,價格可能就要高一些。在您選擇前,需要對三維焊接平臺進行充分的了解和比較,具體可以咨詢建新鑄造量具的在線客服,建新為您提供專業的三維柔性平臺規格報價。
三維柔性焊接平臺四大特性
三維柔性組合焊接工裝夾具與傳統工裝相比,有以下下幾個特點:
經濟性 復雜昂貴的傳統夾具已成為歷史。你可以免去高成本的大量專用工裝夾具的儲備,因?yàn)?D系統不需要變更而適合各種工作場合。如此精妙的裝置操作簡便、使用安全。

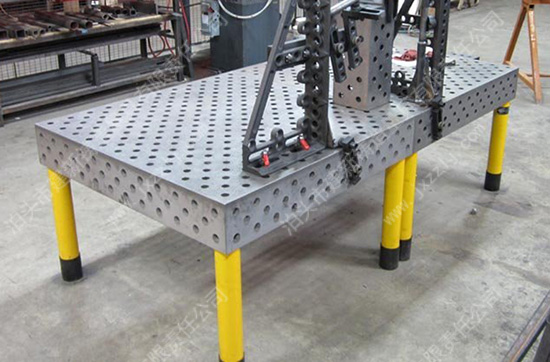

柔性化 3D焊接工作臺非常堅固,可承受非常高的載重量。它的五個面均加工有規則的孔,并刻有網線。(孔沒有斜度和T型槽)。在3D焊接工作臺上,任何工件都可以用定位夾緊銷(PC銷/鎖緊銷)進行各種各樣的定位和夾緊。此PC銷已獲得專利權。幾個3D工作臺可以在任何五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件中完美的體現了它通用的功能。它的優點尤其在于實現了大型工件的應用上。
精確性 在裝配或焊接過程中,使用定位塊、連接塊、夾緊器、支撐塊,能夠?qū)ぜ_定位,工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確,可以很快被檢測出來,在初加工工序中便得到消除。
堅固耐用 在焊接過程中,僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。工作臺均經過時效處理和特殊加工。通過模塊設計具有互換性,您能在短時間內完成復雜和精確的工裝組合。不論是制作單一零件或者是裝配組件,這種方式都是非常經濟的。臺面以及各模塊上的網格化的高精度孔,使裝夾達到高精確性和高重復性。
關于建新(About JianXin)
建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商,出口商。產品線包括鑄鐵平臺平板,三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌,機床機械鑄件,花崗石平臺及量具等,多年來積累了大量的行業經驗,為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業,業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點,歡迎您的來訪或者電話交流!

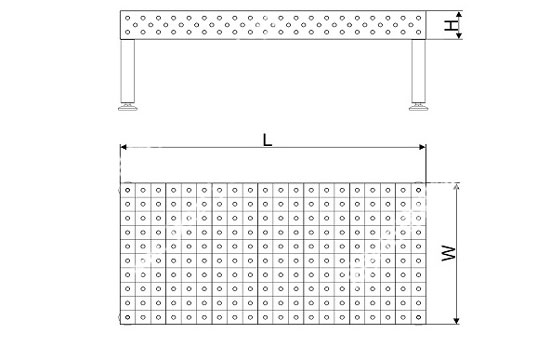

三維柔性焊接平臺規格:
可根據您的要求或圖紙定做。 適用機床 鋼結構、各種車輛車身制造、自行車摩托車制造、工程機械、框架和箱體、壓力容器、 機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道(法蘭)、檢測系統……
產品名稱 | 規格 | ||
三維柔性焊接平臺(鋼件) | 800*800*200 | 1500*1000*200 | 2000*2000*200 |
1000*800*200 | 1500*1500*200 | 2400*1200*200 | |
1000*1000*200 | 1600*800*200 | 2500*1500*200 | |
1200*1000*200 | 2000*1000*200 | 3000*1500*200 | |
1200*1200*200 | 2000*1500*200 | 4000*2000*200 | |
產品名稱 | 規格 | ||
三維柔性焊接平臺(鑄件) | 1000*1000*200 | 1500*1500*200 | 2400*1200*200 |
1200*800*200 | 2000*1000*200 | 2500*1500*200 | |
1200*1000*200 | 2000*1500*200 | 3000*1500*200 | |
1200*1200*200 | 2000*2000*200 | 4000*2000*200 | |
1500*1000*200 | |||
二維柔性焊接平臺(鋼件) | 1000*800*150 | 1500*1000*150 | 2400*1200*150 |
1000*1000*150 | 1500*1500*150 | 3000*1500*150 | |
1200*1200*150 | 2000*1000*150 | ||
產品名稱 | 規格 | ||

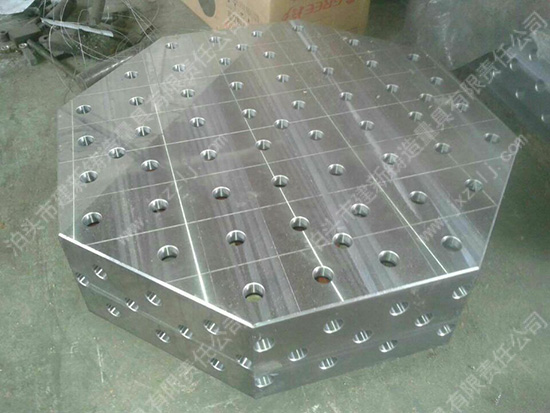

八角棱柔性焊接平臺(鋼件) | 800*800*200 | 1200*1200*200 | 1400*1400*200 |
1000*1000*200 |
